礦熱爐系統WX-SNC-1200

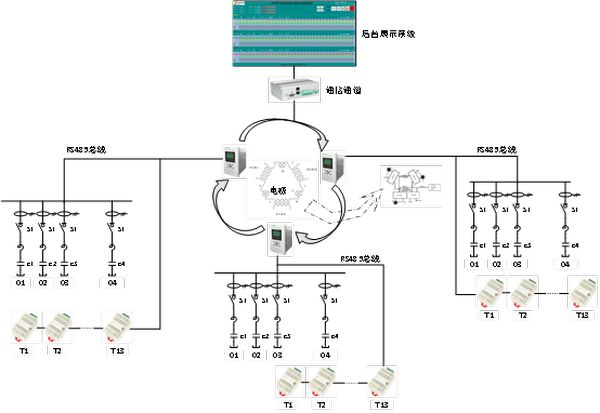

系統整體框架圖
系統特點
1、總線不出系統設計方案,使得產品集成度更高;
2、控制器集控制、采集及保護于一體,包括三段式過流保護、過壓保護、欠壓保護、過溫報警、高溫故障、拒動檢測等多重保護;
3、可根據現場柜體排布情況,做組態式配置;
4、集成大電流采集端口,采用無飽和電流、線性度號、標定容易的羅氏線圈作為電極端信號采集器;
5、系統電量信號瞬態反應能力突出,對標中高壓保護應用場景;
6、整體電量信號輸入無二次開路危險;
7、裝置采用全封閉機箱,強弱電嚴格分開,抗干擾能力強,硬件回路的全面自檢,對應配套的產品適用于工況惡劣的運行環境;
系統簡介
控制系統通過采集高、低壓側三相電壓、電流,計算有功、無功、功率因數,綜合考慮電壓波動和無功缺額,運用三相不平衡調整策略,合理控制電容器組投切,以滿足礦熱爐短網無功功率供需平衡,達到改善供電電壓質量,提高功率因數,提升系統效率,降低系統損耗的目的??刂茀?shù)可以選用高壓側電壓電流,也可選用低壓側電壓電流。系統保護功能包括:高壓側過壓、欠壓保護,低壓側過壓、欠壓保護,以及過流、不平衡電流、功率因數過高、諧波、溫度、循環水等保護功能。
應用范圍

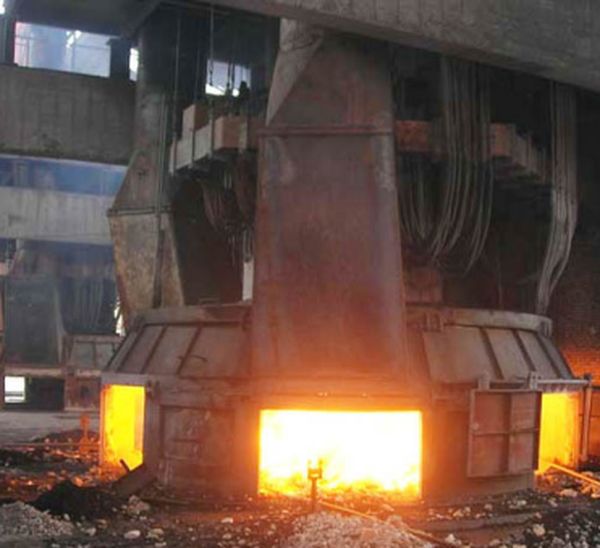

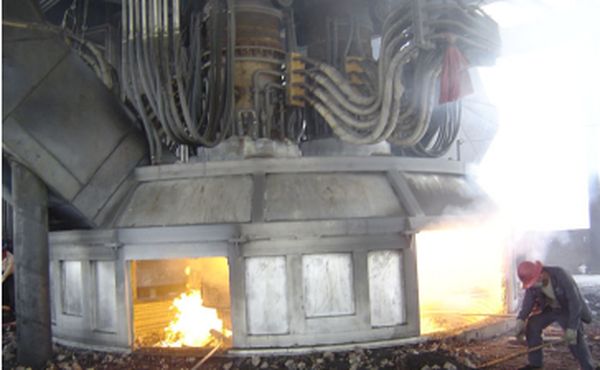

礦熱爐通常是運行在3-10kV的高壓電網之上,是一種將電能轉化為熱能的設備,特別適用于需要加熱的冶金、玻璃、陶瓷等工業領域。
