工業型APF/SVG 電能質量產品

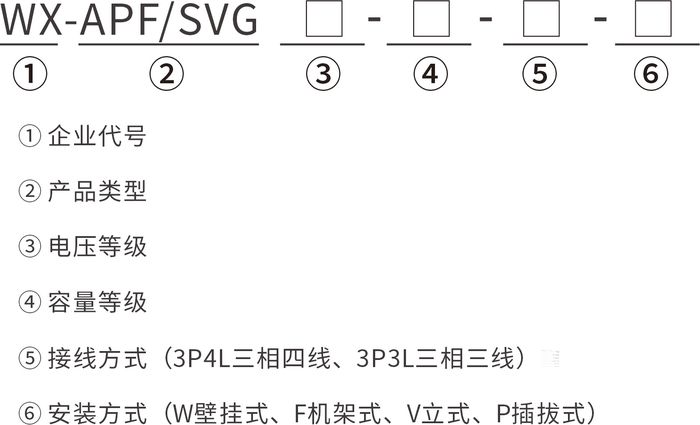

型號命名:


圖片2


技術參數:

輸入

額定電壓(V)

Ue ±10%( Ue設備額定電壓)

頻率 (Hz)

50Hz +/-5%

接線方式

三相三線制

單模塊容量及安裝方式

Ue

400V

660V

690V

750V

APF容量(A)

100A,125A,150A

75A,100A,125A,150A,167A

75A,100A,125A,150A,167A

75A,100A,125A,150A,167A

SVG容量

100kVar

85kVar,115kVar,140kVar,170kVar,190kVar

90kVar,120kVar,150kVar,180kVar,200kVar

100kVar,100kVar,160kVar,195kVar,215kVar

進線方式

上進線

上進線

上進線

上進線

整柜最大可安裝數量

3臺

3臺

3臺

3臺

性能指標

濾波率

≥90%(在訂貨的容量范圍內,且負載諧波含量高于訂貨容量的30%)

濾波范圍

2~25次諧波(如需治理偶次諧波,訂貨時提出)

全響應時間

≤10ms

瞬時響應時間

≤100us

動態電流

1.2倍濾波器額定容量輸出,1min

功率因數設定補償

具備

感性或容性補償

可選

保護

過載保護

自動限流在100%額定輸出

其他保護

過壓保護、欠壓保護、過溫保護

顯示與操作

顯示界面

7英寸觸摸屏

顯示狀態

電流、電壓、功率、諧波畸變率等

操作

多種操作模式選擇,遠程或本地

通訊(RS485接口)

Modbus-RTU,具備遠程監控接口及后臺數據庫,方便用戶在互聯網終端監控設備運行各項參數

相序自適應

具備

環境條件

防護等級

IP20(可定制)

運行環境溫度

-10℃~40℃

儲存/運輸溫度

-40℃~60℃

模塊噪音

≤55DB

工作 / 存儲 濕度

相對濕度 20~95%,無凝露 / 相對濕度 10~95%

海拔高度

1000m以下(更高海拔需降容使用)





功能特點:

設計理念

工業型APF/SVG是我公司專門針對工業應用環境開發的產品,有源模塊立式結構設計。此種結構模式,采取大容量IGBT功率器件,器件選擇有效值的3倍以上,留有足夠大的安全裕量,在負載較大沖擊下,能長期工作。

模塊采取軸流風機散熱,風量大,風壓足,散熱好; 整柜采取下進風上出風模式,整柜頂部采用軸流風機抽風,底部采取防塵百葉窗進風,可較大程度隔離外部環境,特別適合高溫工業現場及環境惡劣尤其粉塵較大的場合應用。

抗高電壓畸變

適用在5%-25%諧波電壓畸變率的工業負載配電系統應用,微妙級的瞬時響應速度,全響應時間小于10ms。

更多功能、更多模式

? 諧波補償、無功補償、諧波無功同補,一機多用;

? 具備諧波分次補償功能,可設定無功補償比例;

? 高清7英寸中文彩色觸摸屏,屏幕實時顯示系統和裝置運行參數;

全面保護功能,提高用戶應用穩定性

? 有效值峰值雙設定自動限流算法,在負載諧波電流大于設備輸出時,可自動將設備輸出限制在100%輸出,無過載風險;

? 保護功能齊全,具有過流、過壓、欠壓、過溫等多種保護功能,確保系統運行安全可靠;

先進的控制策略和拓撲結構設計

? 改進的基于瞬時無功功率理論的檢測技術,可實時檢測諧波電流,自動跟蹤負載諧波變化,具有高度可控性與快速響應性;

高度集成化、模塊化、系列化

? 可靈活組合并機滿足不同容量需求,在實現標準化生產的同時提高了設備的可靠性和可維修性,極大方便了系統安裝與維護;

? 單模塊獨立風道設計,可有效隔絕環境粉塵粘附,提高產品散熱效率;

高級的用戶體驗

? 故障自診斷自啟動功能,裝置具有非裝置自身問題導致停機自恢復功能,自恢復之前需對外部電網及裝置本身進行自動診斷,診斷通過方可自啟動。在30分鐘之內自恢復3次,若均不能正常啟動,停機并給上位機傳輸裝置故障告警,點亮裝置自身故障指示燈;

? 保護功能齊全,具有過流、過壓、欠壓、過溫等多種保護功能,確保系統運行安全可靠;
