WX-PCS
產品特點
1、可以實現蓄電池與電網之間的能量交換。
2、交錯三電平拓撲，等效開關頻率高，紋波小，系統更穩定；
3、交錯磁集成電感，損耗更低，整體轉化率≧98%；
4、具備PQ、VF、SVG、VSG等功能；
5、可根據EMS指令，與電網進行能量互動；支持純并網、純離網、并離網切換等運行模式；支持高低穿、孤島、黑啟動；離網工作模式下，支持無功補償、諧波治理、三相不平衡補償。
6、對蓄電池進行充放電的控制和管理，支持恒壓、恒流和恒功率的多種充放電模式。充放電轉換時間≤100ms；
7、HMI可以顯示當前電池狀態及電網狀況，以及設備工作狀態，本地一鍵式開/關機和并/離網，控制簡單。
8、具有RS485、CAN、以太網等通訊接口，采用標準Modbus、CAN2.0、ModbusTCP等通訊協
應用領域APPLICATIONAREA
廣泛用于工商業儲能和光儲充微電網項目；工廠建筑、智慧園區、商場、醫院、光儲充電站、臺區、數據中心、5G基站等規模相對較小的場景，通常以千瓦時（kWh）為單位；可應用于包括能量儲存、備用電源、負荷平滑、削峰填谷等場景；在經濟效益方面更適用于滿足局部用電需求、管理能源成本，提升經濟效益。
儲能變流器參數
型號 | WX-PCS-62.5KW-F | WX-PCS-100K-F |
交流參數 | ||
額定輸出功率（kW） | 62.5 | 100 |
接線方式 | 三相四線+PE | 三相四線+PE |
較大輸出功率 | 75kW | 110kW |
并網運行 | ||
允許電網電壓（V） | 400（±20%） | |
較大交流電流（A） | 113 | 165 |
允許頻率范圍（Hz） | 50/60(±2.5HZ) | 50/60(±2.5HZ) |
電流總諧波含量 | ≤3% | ≤3% |
功率因數調節范圍 | -0.9～0.9 | -0.9～0.9 |
充放電切換時間 | ≤50 | ≤50 |
離網運行 | ||
額定輸出功率（kVA） | 62.5 | 100 |
額定輸出電壓（V） | 400 | 400 |
額定輸出頻率（Hz） | 50/60(±2.5HZ) | 50/60(±2.5HZ) |
電壓畸變率 | ≤2%（線性負載） | ≤2%（線性負載） |
直流輸入 | ||
直流電壓范圍（V） | 680-900 | 680-900 |
較大直流電流（A） | 115 | 175 |
較大直流功率（kW） | 75 | 110 |
電流精度 | ≤1% | ≤1% |
電壓精度 | ≤1% | ≤1% |
變流器原理

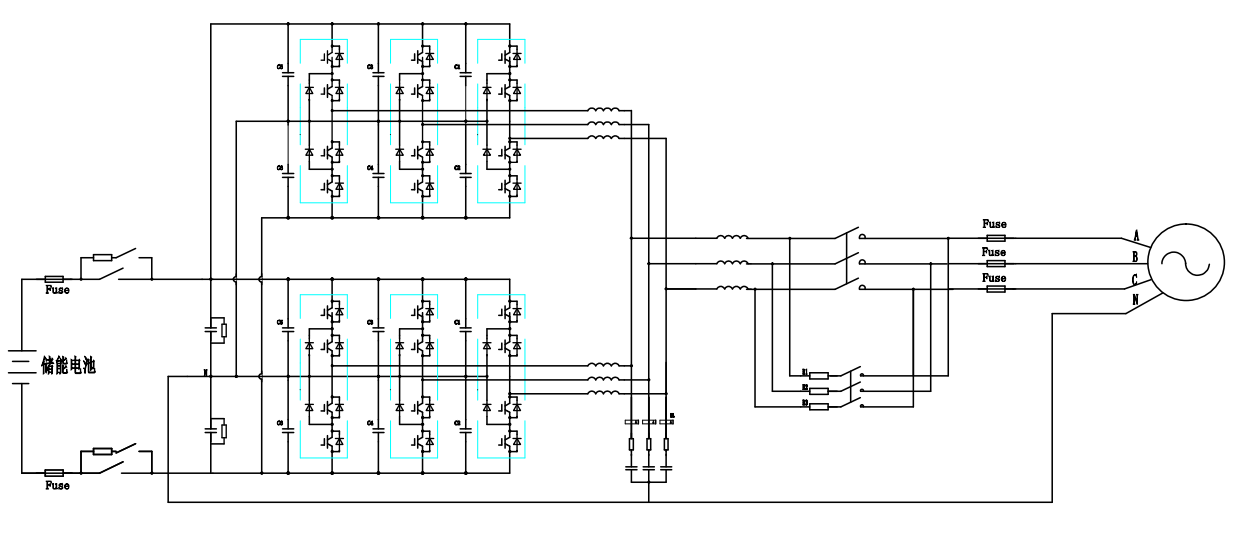

如圖所示為儲能變流器的主電路示意圖。本產品為儲能變流器模塊，可將儲能電池儲存的直流電逆變饋入電網，也可通過電網整流對儲能電池充電，儲存電能。
三相四線儲能變流器原理
